– VÁLVULAS ANTIEXPLOSIÓN –

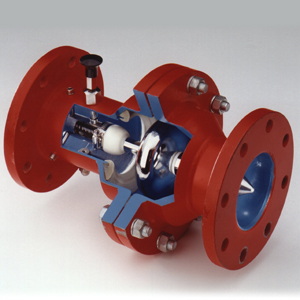

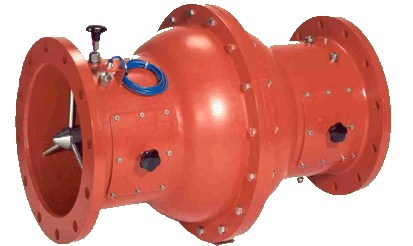

Las válvulas antiexplosión o cortafuegos se cierran debido a la onda de presión causada por una explosión. Sin alimentación externa. Instalación horizontal o vertical. Se fabrican válvulas para operación simple o doble.

Son equipos CE0081 EXII 1 GD IIB / 2GD IIB (Equipamiento externo e interno), EX GD (sistema de protección) ATEX

Datos Técnicos:

Datos	unidades	DN 100	DN 200	DN 300	DN 400	DN 500	DN 600
Máxima K para polvo orgánico	bar.m/s	300	300	300	300	300	300
Máxima K para gas grupo IIB	bar.m/s	100	100	100	100	100	100
Mínima presión de explosión	bar	0.05	0.05	0.05	0.05	0.05	0.2
Máxima presión de explosión a 20ºC	bar(abs)	14	14	14	14	14	13
Máxima distancia de instalación gas/polvo (K=100/300 bar.m/s)	m	3	3	3	3	3	5
Máxima distancia de instalación de polvo (K=300 bar.m/s)	m	12	12	12	12	12	12
Máxima distáncia de instalación con gas (K= 100 bar.m/s)	m	8	8	8	8	8	8
Máxima distáncia para mezclas híbridas	bar.m/s	400	400	400	400	400	300
Mínima distáncia de instalación con mezclas híbridas	m	3	3	3	4	3	5
Máxima distáncia de instalación con mezclas híbridas	m	5	5	5	6	3	8
Máxima K para polvo metálico	bar.m/s	400	450	450	––	––	––
Mínima distáncia de instalación de polvo metálico (Al)	m	3	4	4	––	––	––
Máxima distáncia de instalación de polvo metálico (Al)	m	3.5	5	5	––	––	––
Máxima velocidad del aire	m/s	20	20	20	20	20	25
Máxima distáncia de instalación de polvo metálico (Al)	m	3.5	5	5	––	––	––

Dimensiones y Pesos para bridas DIN2576 PN–10:

Datos	unidades	DN 100	DN 200	DN 300	DN 400	DN 500	DN 600
Diámetro exterior de la brida	mm	220	340	445	565	670	780
Diámetro exterior de la brida central	mm	215	417	550	682	814	920
Diámetro distancia entre orificios de pernos	mm	180	295	400	515	620	725
Diámetro orificio perno	mm	18	22	22	26	26	30
Nº orificios	Stk.	8	8	12	16	20	20
Longitud de la válvula	mm	350	610	780	940	1300	1420
Ancho de la brida	mm	20	24	26	32	38	36
Peso de la válvula	kg	30	53	84	133	213	305
Peso contrabridas	kg	11	24	34	92	108	––
Peso embalaje	kg	4	8	10	20	28	40
Dimensión embalaje	cm	35x35x56	46x46x83	59x59x101	76x76x120	94x94x156	98x98x158

Dimensiones y Pesos para bridas ANSI #150:

Datos	unidades	DN 100	DN 200	DN 300	DN 400	DN 500	DN 600
Diámetro exterior de la brida	mm	228.6	343	483	597	689.5	812.8
Diámetro exterior de la brida central	mm	215	417	550	682	814	929
Diámetro distancia entre orificios de pernos	mm	190.5	298.4	431.8	540	635	749.3
Diámetro orificio perno	mm	19	22	22	28.6	32	34.9
Nº orificios	Stk.	8	8	12	16	20	20
Longitud de la válvula	mm	350	610	780	940	1300	1420
Ancho de la brida	mm	20	24	26	32	34	36
Peso de la válvula	kg	31	60	90	140	220	310
Peso contrabridas	kg	11	24	34	92	108	––
Peso embalaje	kg	4	8	10	20	28	40
Dimensión embalaje	cm	35x25x56	46x46x83	59x59x101	76x76x120	94x94x156	98x98x158

Instalación:

El radio medio de los codos ha de ser almenos de 3x el diámetro de la tubería
Un codo delante de la válvula reduce el caudal máximo admisible de aire al 80%
Un codo junto a la válvula no afecta la presión de explosión mínima
La tubería junto a ña válvula, en el lado de explosión, deberá ser como mínimo 10x el diámetro de la válvula. La presión de explosión mínima de la válvula ha de ser de >0.05 bar (> 0,2 bar DN 600)
Detrás de la válvula, el diámetro de la tubería deberá tener una longitud de mínimo 5x del diámetro de la válvula
